Interface SAP-Machines: liens automatisés entre SAP et les machines de production

L'interface SAP-Machines représente un exemple de liens automatisés entre SAP et les machines de production Zwick et Mahr.

Principe:
  • - SAP gère les données clients et les données produit et les données qualité par le déploiement de divers modules (PP, QM,...);
  • - ASQ services a écrit des applications permettant d'interfacer les données disponibles dans SAP avec les machines de production ou de contrôle qualité.

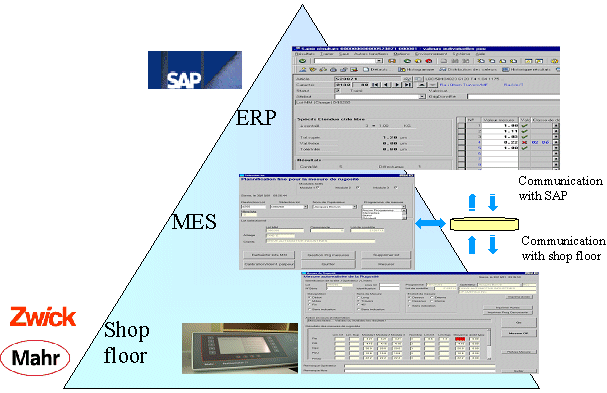

Le schéma ci-dessous présente l'architecture à 3 niveaux (ERP - MES - Atelier):


Flux des données:

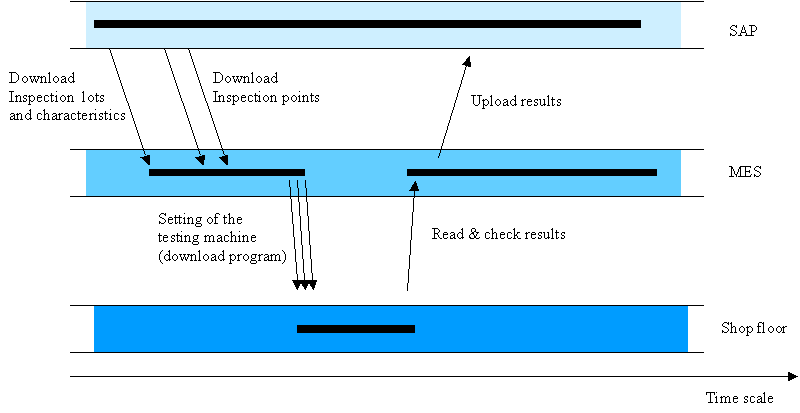

Le détail des échanges de données est le suivant, et est reproduit dans le schéma ci-après:
  • - la liste de travail est downloadée régulièrement de SAP;
  • - puis l'opérateur en atelier choisi finement le lot qu'il souhaite traiter;
  • - les tolérances et réglages machine sont alors transférés du MES vers la machine;
  • - l'opérateur effectue les mesures (rugosité, traction, pliage, spectrométrie) sur la machine;
  • - en cas de mesure hors tolérance, l'opérateur est averti, il peut décider de refaire la mesure;
  • - les résultats sont renvoyés au MES;
  • - puis retournés dans SAP.

Plus value:
La mise en place de ces solutions a permis:
  • - de laisser l'opérateur choisir le lot à traiter (planification fine devant la machine), et de relancer une mesure si nécessaire;
  • - d'alléger le travail administratif des opérateurs: l'opérateur dispose d'une liste de travail informatisée interfacée avec sa machine. Une fois les données acquises celle-ci retournent automatiquement vers SAP;
  • - d'améliorer la traçabilité et de réduire les erreurs de saisie (l'opérateur choisit ses lots/OF dans une liste);
  • - de mettre à disposition des données de consigne et de tolérance au niveau des machines;
  • - d'augmenter la réactivité du processus de test au laboratoire qualité;
  • - de gérer les dysfonctionnements dès que ceux-ci apparaissent.
